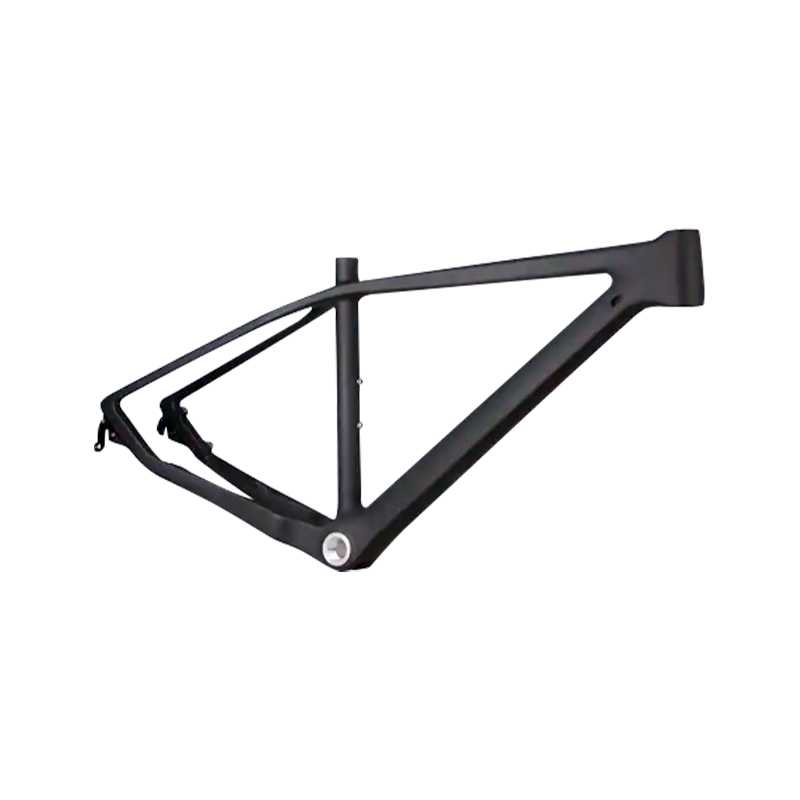

Fráma Rothar Snáithín Carbóin

Is éard atá i frámaí rothair snáithíní carbóin ná sraitheanna de shnáithín carbóin (sraitheanna snáithíní carbóin fite) atá leabaithe i maitrís roisín epocsa. Tugann an snáithín carbóin neart dó, agus ceanglaíonn an roisín le chéile é. Déantar formhór na bhfrámaí as sraitheanna iolracha d’ábhar snáithín carbóin/roisín (ar a dtugtar “prepreg”), agus cuirtear gráid agus treoracha éagsúla san áireamh ag áiteanna éagsúla sa fhráma.
Buntáistí:

  • Cóimheas ard-stiffness-go-meáchain;
  • Formability Feabhsaithe;
  • Is féidir iad a mhúnlú i bpróifílí feadánacha aerdinimiciúla.
Déan Teagmháil Linn
Roimhe Seo：Paddleboard Lightweight Friotaíocht Ard NeartAr Aghaidh：Paddle Pickleball Éadrom Snáithín Carbóin
raon feidhme
Déanamh - Snáithín Carbóin
Neart Lúbthachta MPa 700-900
Neart Teanntachta MPa 300-400
Láidreachtaí Comhbhrúite MPa 150-250
Modal Leaisteachas GPA 200-300
Dlúis g/cm 3 1.8
Monacó · MODULUS ARD

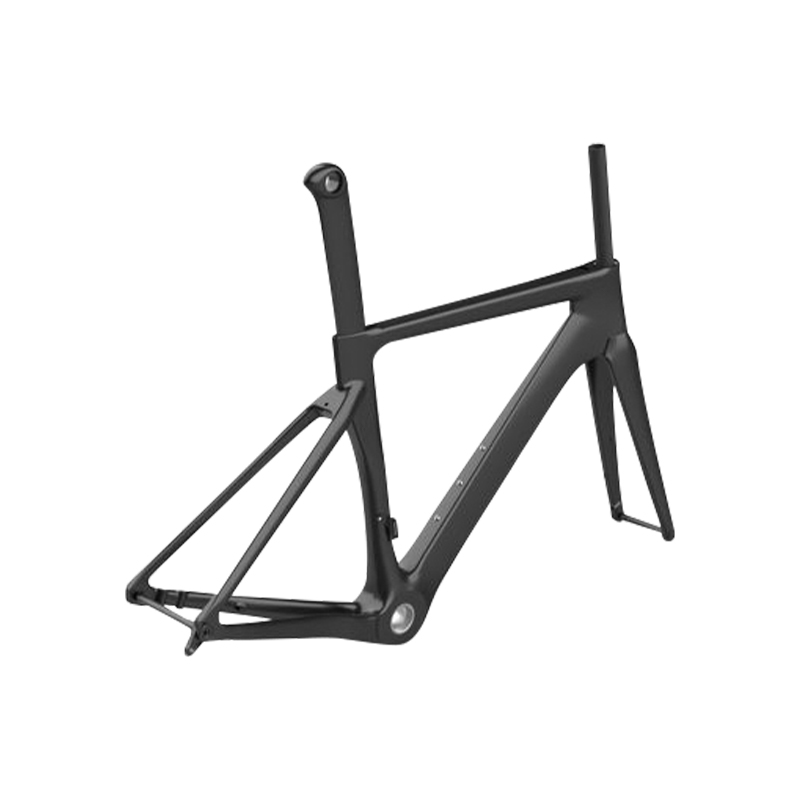

Fráma Rothar Snáithín Carbóin
Tógáil monacócach ag baint úsáide as Toray T700, T800, agus prepreg snáithín carbóin M40J le múnlú inmheánach EPS. Raon meáchain fráma 850-1150 g (méid M, leagan coscáin diosca). Sceideal leagan suas a innealtóireacht chun stiffness anisotrópach a dháileadh: stiffness cliathánach cloigeann 120 N·m/° (caighdeán EN 14781), stiffness torsionach lúibín íochtair 180 N·m/° faoi ionchur chasmhóiminte 50 N·m. Caoinfhulaingt ailíniú dropout ±0.5 mm, comhlárnacht bhlaosc preas-oiriúnach BB86 laistigh de 0.05 mm.
Meáchan (M) 850–1150g
stiffness BB 180 N·m/°
Fritháireamh forc 43–48 mm
◆
Buntáistí struchtúracha
  • → Cóimheas stiffness sonrach: 105–120 kN·m/kg, ar mó é ná alúmanam 6061 (25 kN·m/kg) agus cruach (20–22 kN·m/kg) faoi mhais chomhionann.
  • → Damping creathadh: Comhéifeacht mhaolaithe mhódúil 0.025–0.035 ag 50–200 Hz, ag laghdú tarchur comhráite bóthair chuig pointí teagmhála.
  • → Friotaíocht tionchair: Feidhmíocht tástála titime in aghaidh an EN 14766: gan aon bhriseadh struchtúrach tar éis titim 22 kg ó airde 450 mm.
  • → Frithsheasmhacht creimeadh: Gan tionchar ag allais, spraeála salainn, nó nochtadh UV (tástáil in aghaidh an ASTM B117, 500 uair).
◆
Sonraí geoiméadracha & leagan suas
Fad chainstay 405–425 mm (ag brath ar mhéid)
Uillinn feadán ceann 71°–73.5°
Titim lúibín bun 65–75 mm
Codán toirte snáithín 58% – 65%
Líon na gcliathán (limistéar DT) 12–18 sraitheanna (treoshuíomh 0°/45°/90°)
01
Bailíochtú meicniúil
Tástáil tuirse in aghaidh an ISO 4210-6: 100,000 timthriallta ag 1,200 N ualach i bhfeidhm ar pedals, gan aon iomadú crack. Tionchar feadán ceann: ualach statach 18 kN gan teip.
02
Dromchla & bailchríoch
UD Neamhlonrach, snasta twill, nó bailchríoch nochta carbóin amh. Tiús cóta soiléir 40–60 μm, UV-cobhsaí le buí ΔE < 1.5 tar éis 500 uair an chloig QUV.
03
Comhoiriúnacht
Feadán ceann barrchaolaithe (1-1/8" go 1-1/2"), lúibín bun BB86-92 nó T47 snáithithe, coscán diosca gléasta cothrom (rótar 160/140 mm), trí acastóir 12x100/12x142 mm.
⚙
Míreanna iarratais
Rásaíocht bóthair Seasamh/Gran Fondo gairbhéal uile-bhóthair Rian rothaíocht Comhshó r-rothar (deimhnithe)
▸ Sonraíochtaí cóimeála & chasmhóiminte
  • Boltaí aghaidhphláta gas: 5–6 N·m (tá greamaigh cóimeála carbóin ag teastáil ar an bhfeadán stiúrtha)
  • Cupáin lúibíní íochtair: 40–50 N·m (snáithithe) / preasfheisteas éilíonn Loctite 641
  • Boltaí caliper coscáin diosca: 8–10 N·m (meán-neart an tsnáithe glasála)
  • Crochaire díorma: 3–4 N·m, cineál dropout in-athsholáthair comhoiriúnach do UDH
▸ Nótaí cothabhála agus láimhseála
  • Seachain clampáil ar fheadán barr nó ar fheadán suíocháin; úsáid clamp seastán oibre ar chuaille sábhála amháin.
  • Déan iniúchadh le haghaidh delamination tar éis tuairteála ag baint úsáide as tástáil mona-sconna (athrú inchloiste léiríonn an scaradh).
  • Ná sáraigh 8 N·m ar aon chomhpháirt chomhéadain charbóin gan niteoir nó teorannóir chasmhóiminte.
  • Teocht stórála -10 ° C go 50 ° C, seachain teagmháil dhíreach le haicéatón nó leacht coscáin.
ⓘ
teorainn meáchain uasta marcach
120 kg (lena n-áirítear trealamh) le haghaidh malairtí bóthair/gairbhéil; 150 kg le haghaidh leagan deimhnithe r-rothar athneartaithe.
ⓘ
Clúdach baránta le haghaidh péint
2 bhliain i gcoinne delamination nó feannadh cóta soiléir. Sceallóga cloiche nach bhfuil clúdaithe.
ⓘ
Ródú inmheánach Di2/EPS
Ag luí le Shimano Di2, SRAM AXS, Campagnolo EPS. Cainéil inmheánacha le haghaidh 4 sreanga.
! ISO 4210-6 deimhnithe. Sraithuimhir bhaisc le haghaidh inrianaitheachta. Layup optamaithe le haghaidh meáchain rothaí 75 kg; saincheaptha ar fáil le haghaidh tiúnadh stiffness.
